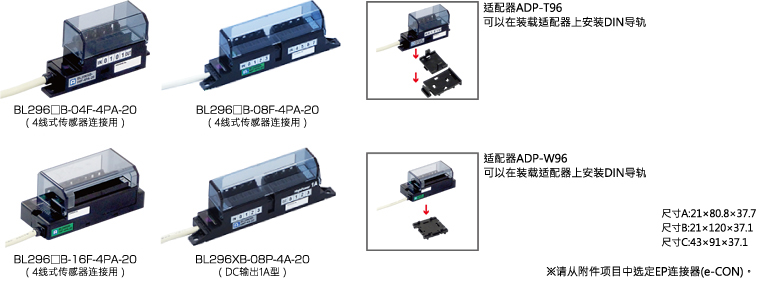

一体型小型终端连接器（4线式传感器连接用，DC输出1A型）
◆一体型小型终端连接器（4线式传感器连接用，DC输出1A型）
| I/O点数 | 输出输入 规格 |
方式 | 消耗电流 (mA) |
连接 | I/O侧 连接用连接器 |
尺 寸 (mm) |
重 量 (g) |
型号 | 标准价格(¥) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 输入 | 输出 | 传送侧 | I/O侧 | ||||||||
| 4 | － | DC输入 | NPN | 5 | 22 | 4线式 (绝缘) |
e-CON | A | 35 | BL296SB-04F-4PA-20 | 开放 |
| 2 | 2 | DC输入/Tr输出 | 5 | 18 | A | 35 | BL296XB-04F-4PA-20 | 开放 | |||
| 8 | － | DC输入 | 6 | 40 | B | 41 | BL296SB-08F-4PA-20 | 开放 | |||
| 4 | 4 | DC输入/Tr输出 | 6 | 26 | B | 41 | BL296XB-08F-4PA-20 | 开放 | |||
| 16 | － | DC输入 | 8 | 80 | C | 60 | BL296SB-16F-4PA-20 | 开放 | |||
| 8 | 8 | DC输入/Tr输出 | 8 | 50 | C | 60 | BL296XB-16F-4PA-20 | 开放 | |||
| 4 | 4 | DC输入/Tr输出 | 6 | 26 | B | 41 | BL296XB-08P-4A-20 | 开放 | |||
| ASLINKTERMINAL一体型小型4点/8点终端连接器安装专用DIN导轨适配器(4套装) | ADP-T96 | 开放 | |||||||||
| ASLINKTERMINAL一体型小型16点终端连接器安装专用DIN导轨适配器(4套装) | ADP-W96 | 开放 | |||||||||
※尺寸为不含电缆部的数值。
◆基准规格
| 型号 | CE | RoHS | 中国RoHS |
|---|---|---|---|
| BL296SB-04F-4PA-20 | － | ○ | 10 |
| BL296XB-04F-4PA-20 | － | ○ | 10 |
| BL296SB-08F-4PA-20 | － | ○ | 10 |
| BL296XB-08F-4PA-20 | － | ○ | 10 |
| BL296SB-16F-4PA-20 | － | ○ | 10 |
| BL296XB-16F-4PA-20 | － | ○ | 10 |
| BL296XB-08P-4A-20 | － | ○ | 10 |
| ADP-T96 | － | ○ | － |
| ADP-W96 | － | ○ | － |
※UL，KC等上述以外的基准规格情况时还请咨询
