电缆型 (4线式)

I/O点数 入出力
规格		 方式 消耗电流
(mA)		 连接 尺
寸
(mm)		 重
量
(g)		 型号 标准价格(¥)
输入 输出 传送侧 I/O侧
2 － DC输入 NPN 3.4 11.2 4线式(绝缘) A 18 BL287SB-02F-CC20 开放
2 － PNP 3.4 11.2 BL287SB-02FS-CC20 开放
1 1 DC输入/Tr输出 NPN 3.5 8.0 BL287XB-02F-CC20 开放
1 1 PNP 3.6 8.0 BL287XB-02FS-CC20 开放
－ 2 Tr输出 NPN 3.8 4.7 BL287PB-02F-CC20 开放
－ 2 PNP 3.8 4.7 BL287PB-02FS-CC20 开放

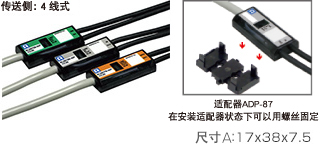

ASLINKER安装专用适配器(4个装) ADP-87 开放

※尺寸为不含电缆部的数值。

※写入地址以及确认地址时需要地址设定器

▶ 适用AnyWireASLINK连接器的对应表

◆基准规格

型号 CE RoHS 中国RoHS
BL287SB-02F-CC20 ○ ○ 10
BL287SB-02FS-CC20 ○ ○ 10
BL287XB-02F-CC20 ○ ○ 10
BL287XB-02FS-CC20 ○ ○ 10
BL287PB-02F-CC20 ○ ○ 10
BL287PB-02FS-CC20 ○ ○ 10
ADP-87 - ○ -

※UL，KC等上述以外的基准规格情况时还请咨询

型号 产品指南 CAD
(平面图)
BL287SB-02F-CC20 pdf dxf
BL287SB-02FS-CC20 dxf
BL287XB-02F-CC20 dxf
BL287XB-02FS-CC20 dxf
BL287PB-02F-CC20 dxf
BL287PB-02FS-CC20 dxf
ADP-87
请咨询
 dxf
