小型端子板模组8点 (电缆型3线式传感器对应)
| I/O点数 | 入出力 规格 |
方式 | 消耗电流 (mA) |

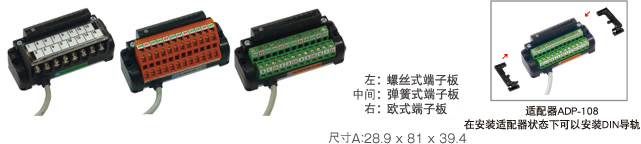

连接 | 端子板型 | 尺 寸 (mm) |
重 量 (g) |
型号 | 标准价格(¥) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 输入 | 输出 | 传送侧 | I/O侧 | ||||||||
| 8 | － | DC输入 | NPN | 6 | 40 | 4线式(绝缘) | 螺丝式端子板 | A | 90 | BL296SB-08F-V50 | 开放 |
| 8 | － | PNP | 6 | 40 | BL296SB-08FS-V50 | 开放 | |||||
| 4 | 4 | DC输入/Tr输出 | NPN | 6 | 26 | BL296XB-08F-V50 | 开放 | ||||
| 4 | 4 | PNP | 6 | 26 | BL296XB-08FS-V50 | 开放 | |||||
| － | 8 | Tr输出 | NPN | 6 | 10 | BL296PB-08F-V50 | 开放 | ||||
| － | 8 | PNP | 6 | 10 | BL296PB-08FS-V50 | 开放 | |||||
| 8 | － | DC输入 | NPN | 6 | 40 | 弹簧式端子板 | 85 | BL296SB-08F-3-V50 | 开放 | ||
| 8 | － | PNP | 6 | 40 | BL296SB-08FS-3-V50 | 开放 | |||||
| 4 | 4 | DC输入/Tr输出 | NPN | 6 | 26 | BL296XB-08F-3-V50 | 开放 | ||||
| 4 | 4 | PNP | 6 | 26 | BL296XB-08FS-3-V50 | 开放 | |||||
| － | 8 | Tr输出 | NPN | 6 | 10 | BL296PB-08F-3-V50 | 开放 | ||||
| － | 8 | PNP | 6 | 10 | BL296PB-08FS-3-V50 | 开放 | |||||
| 8 | － | DC输入 | NPN | 6 | 40 | 欧式端子板 | BL296SB-08F-11-V50 | 开放 | |||
| 8 | － | PNP | 6 | 40 | BL296SB-08FS-11-V50 | 开放 | |||||
| 4 | 4 | DC输入/Tr输出 | NPN | 6 | 26 | BL296XB-08F-11-V50 | 开放 | ||||
| 4 | 4 | PNP | 6 | 26 | BL296XB-08FS-11-V50 | 开放 | |||||
| － | 8 | Tr输出 | NPN | 6 | 10 | BL296PB-08F-11-V50 | 开放 | ||||
| － | 8 | PNP | 6 | 10 | BL296PB-08FS-11-V50 | 开放 | |||||
| ASLINKTERMINAL小型端子板模组安装专用DIN导轨适配器(1套装) | ADP-108 | 开放 | |||||||||
◆基准规格
| 型号 | CE | RoHS | 中国RoHS |
|---|---|---|---|
| BL296SB-08F-V50 | ○ | ○ | 10 |
| BL296SB-08FS-V50 | ○ | ○ | 10 |
| BL296XB-08F-V50 | ○ | ○ | 10 |
| BL296XB-08FS-V50 | ○ | ○ | 10 |
| BL296PB-08F-V50 | ○ | ○ | 10 |
| BL296PB-08FS-V50 | ○ | ○ | 10 |
| BL296SB-08F-3-V50 | ○ | ○ | 10 |
| BL296SB-08FS-3-V50 | ○ | ○ | 10 |
| BL296XB-08F-3-V50 | ○ | ○ | 10 |
| BL296XB-08FS-3-V50 | ○ | ○ | 10 |
| BL296PB-08F-3-V50 | ○ | ○ | 10 |
| BL296PB-08FS-3-V50 | ○ | ○ | 10 |
| BL296SB-08F-11-V50 | ○ | ○ | 10 |
| BL296SB-08FS-11-V50 | ○ | ○ | 10 |
| BL296XB-08F-11-V50 | ○ | ○ | 10 |
| BL296XB-08FS-11-V50 | ○ | ○ | 10 |
| BL296PB-08F-11-V50 | ○ | ○ | 10 |
| BL296PB-08FS-11-V50 | ○ | ○ | 10 |
| ADP-108 | - | ○ | - |
※UL，KC等上述以外的基准规格情况时还请咨询
| 型号 | 产品指南 | CAD (平面图) |
|---|---|---|
| BL296SB-08F-V50 |  |
 |
| BL296SB-08FS-V50 | |
|
| BL296XB-08F-V50 | |
|
| BL296XB-08FS-V50 | |
|
| BL296PB-08F-V50 | |
|
| BL296PB-08FS-V50 | |
|
| BL296SB-08F-3-V50 | |
|
| BL296SB-08FS-3-V50 | |
|
| BL296XB-08F-3-V50 | |
|
| BL296XB-08FS-3-V50 | |
|
| BL296PB-08F-3-V50 | |
|
| BL296PB-08FS-3-V50 | |
|
| BL296SB-08F-11-V50 | |
|
| BL296SB-08FS-11-V50 | |
|
| BL296XB-08F-11-V50 | |
|
| BL296XB-08FS-11-V50 | |
|
| BL296PB-08F-11-V50 | |
|
| BL296PB-08FS-11-V50 | |
|
| ADP-108 |  |
