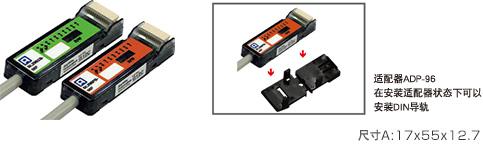

小型8点模组
◆小型8点模组
| I/O点数 | 入出力 规格 |
方式 | 消耗电流 (mA) |
连接 | 尺 寸 (mm) |
重 量 (g) |
型号 | 标准价格(¥) | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 输入 | 输出 | 传送侧 | I/O侧 | |||||||
| 8 | － | DC输入 | NPN | 6 | 40 | 4线式(绝缘) | A | 15 | BL296SB-08F-20 | 开放 |
| 8 | － | PNP | 6 | 40 | BL296SB-08FS-20 | 开放 | ||||
| 4 | 4 | DC输入/Tr输出 | NPN | 6 | 26 | BL296XB-08F-20 | 开放 | |||
| 4 | 4 | PNP | 6 | 26 | BL296XB-08FS-20 | 开放 | ||||
| － | 8 | Tr输出 | NPN | 6 | 6 | BL296PB-08F-20 | 开放 | |||
| － | 8 | PNP | 6 | 6 | BL296PB-08FS-20 | 开放 | ||||
| ASLUINKTERMINAL小型8点模组安装专用DIN导轨适配器(4台装置用1个装) | ADP-96 | 开放 | ||||||||
| ASLINKTERMINAL小型8点模组直接安装专用适配器(4套装) | ADP-96D | 开放 | ||||||||
◆连接电缆
| 最小弯曲半径 | 电缆长度(mm) | 重量(g) | 型号 | 标准价格(¥) |
|---|---|---|---|---|
| R12 | 21.7×215.2×8.6 | 11 | BL296-08-CN20 | 开放 |
| 21.7×515.2×8.6 | 26 | BL296-08-CN50 | 开放 | |
| 21.7×1015.2×8.6 | 50 | BL296-08-CN1K | 开放 |

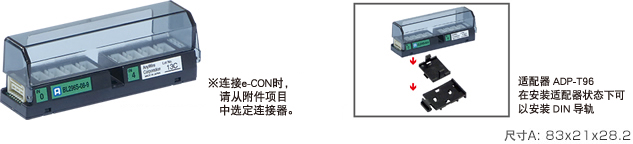

◆连接模组
| I/O点数 | I/O侧 连接用连接器 |
尺 寸 (mm) |
重 量 (g) |
型号 | 标准价格(¥) | ||
|---|---|---|---|---|---|---|---|
| 输入 | 输出 | ||||||
| 8 | － | e-CON | A | 20 | BL296S-08-4 | 开放 | |
| 4 | 4 | BL296X-08-4 | 开放 | ||||
| － | 8 | BL296P-08-4 | 开放 | ||||
| 8 | － | JST XH系列 | 18 | BL296S-08-9 | 开放 | ||
| 4 | 4 | BL296X-08-9 | 开放 | ||||
| － | 8 | BL296P-08-9 | 开放 | ||||
| 8 | － | Molex 5045系列 | BL296S-08-10 | 开放 | |||
| 4 | 4 | BL296X-08-10 | 开放 | ||||
| － | 8 | BL296P-08-10 | 开放 | ||||
| 连接模组安装用DIN导轨适配器(4套装) | ADP-T96 | 开放 | |||||
| 连接模组直接安装专用适配器(4套装) | ADP-T96D | 开放 | |||||

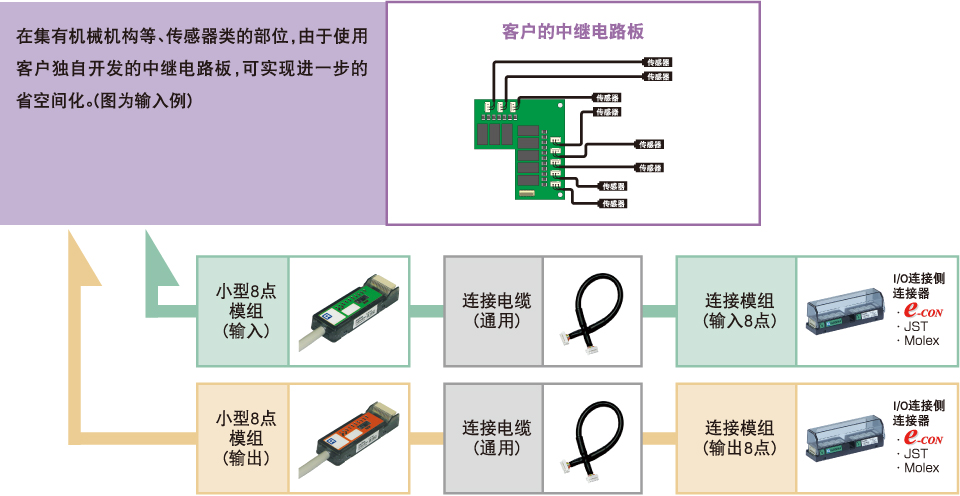

小型8点模组是用连接电缆与连接模组及客户的中继电路板连结后使用。
◆基准规格
| 型号 | CE | RoHS | 中国RoHS |
|---|---|---|---|
| BL296SB-08F-20 | ○ | ○ | 10 |
| BL296SB-08FS-20 | ○ | ○ | 10 |
| BL296XB-08F-20 | ○ | ○ | 10 |
| BL296XB-08FS-20 | ○ | ○ | 10 |
| BL296PB-08F-20 | ○ | ○ | 10 |
| BL296PB-08FS-20 | ○ | ○ | 10 |
| ADP-96 | - | ○ | - |
| ADP-96D | - | - | - |
| BL296-08-CN20 | - | ○ | 10 |
| BL296-08-CN50 | - | ○ | 10 |
| BL296-08-CN1K | - | ○ | 10 |
| BL296S-08-4 | - | ○ | e |
| BL296X-08-4 | - | ○ | e |
| BL296P-08-4 | - | ○ | e |
| BL296S-08-9 | - | ○ | e |
| BL296X-08-9 | - | ○ | e |
| BL296P-08-9 | - | ○ | e |
| BL296S-08-10 | - | ○ | e |
| BL296X-08-10 | - | ○ | e |
| BL296P-08-10 | - | ○ | e |
| ADP-T96 | - | ○ | - |
| ADP-T96D | - | - | - |
※UL，KC等上述以外的基准规格情况时还请咨询
◆小型8点模组
| 型号 | 产品指南 | CAD (平面图) |
|---|---|---|
| BL296SB-08F-20 |  |
 |
| BL296SB-08FS-20 | |
|
| BL296XB-08F-20 | |
|
| BL296XB-08FS-20 | |
|
| BL296PB-08F-20 | |
|
| BL296PB-08FS-20 | |
|
| ADP-96 | |
|
| ADP-96D |
◆连接电缆
| 型号 | 产品指南 | CAD (平面图) |
|---|---|---|
| BL296-08-CN20 | 记载于小型8点模块的产品说明书 | |
| BL296-08-CN50 | |
|
| BL296-08-CN1K | |
