MIL端子模组 (对应电磁阀，机器人控制器等集中配线)

◆MIL端子模组 (对应电磁阀，机器人控制器等集中配线)

I/O点数 输出输入
规格		 方式 消耗电流
(mA)		 连接 尺
寸
(mm)		 重
量
(g)		 型号 标准价格(¥)
输入 输出 传送侧 I/O侧
16 － DC输入 NPN 6.6 76.8 4线式
(绝缘)		 A 60 BL265SB-16F-2-20 开放
16 － PNP 6.6 76.8 BL265SB-16FS-2-20 开放
－ 16 Tr输出 NPN 8.5 8.0 BL265PB-16F-2-20 开放
－ 16 PNP 8.5 11.7 BL265PB-16FS-2-20 开放
32 － DC输入 NPN 14.0 151 4线式
(绝缘)		 A 65 BL265SB-32F-2-20 开放
32 － PNP 14.0 151 BL265SB-32FS-2-20 开放
16 16 DC输入/
Tr输出		 NPN 13.3 82.8 BL265XB-32F-2-20 开放
16 16 PNP 13.3 86.4 BL265XB-32FS-2-20 开放
－ 32 Tr输出 NPN 14.0 10.1 BL265PB-32F-2-20 开放
－ 32 PNP 14.0 10.1 BL265PB-32FS-2-20 开放

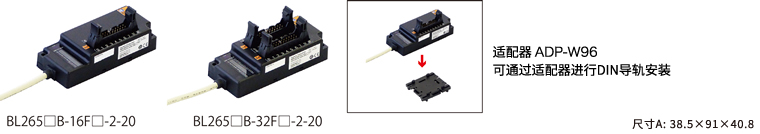

ASLINKTERMINAL MIL连接器端子
专用 DIN 导轨适配器 (4套)		 ADP-W96 开放

※尺寸为不含电缆部的数值。

※地址写入和确认需要地址设定器。

※对于连接大容量负载，我们建议使用三菱电机工程数字信号转换器。

▶ 适用AnyWireASLINK连接器的对应表

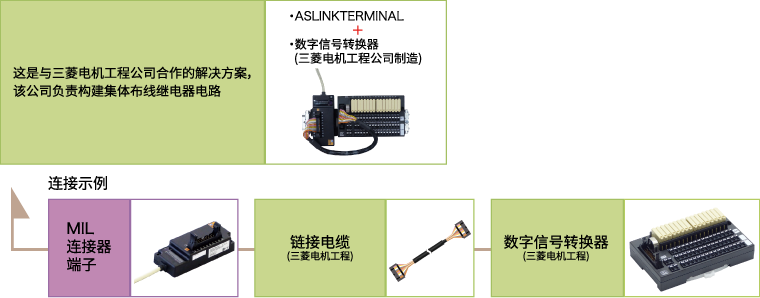

通过将 MIL 连接器端子连接到数字信号转换器，
可以减少大容量负载和交流驱动负载所需的布线量。

对于连接大容量负载，我们建议使用三菱电机工程数字信号转换器。

◆基准规格

型号 CE RoHS 中国RoHS
BL265SB-16F-2-20 ○ ○ 10
BL265SB-16FS-2-20 ○ ○ 10
BL265PB-16F-2-20 ○ ○ 10
BL265PB-16FS-2-20 ○ ○ 10
BL265SB-32F-2-20 ○ ○ 10
BL265SB-32FS-2-20 ○ ○ 10
BL265XB-32F-2-20 ○ ○ 10
BL265XB-32FS-2-20 ○ ○ 10
BL265PB-32F-2-20 ○ ○ 10
BL265PB-32FS-2-20 ○ ○ 10

※UL，KC等上述以外的基准规格情况时还请咨询

型号 产品指南 CAD
(平面图)
BL265SB-16F-2-20 pdf dxf
BL265SB-16FS-2-20 dxf
BL265PB-16F-2-20 dxf
BL265PB-16FS-2-20 dxf
BL265SB-32F-2-20 pdf dxf
BL265SB-32FS-2-20 dxf
BL265XB-32F-2-20 dxf
BL265XB-32FS-2-20 dxf
BL265PB-32F-2-20 dxf
BL265PB-32FS-2-20 dxf
ADP-W96
请咨询
 dxf
