小型直立式模组 双模式地址設定：

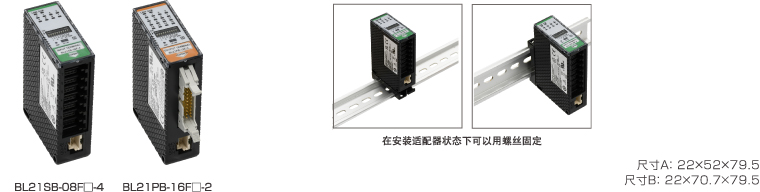

◆小型直立式模组

I/O点数 入出力
规格		 方式 消耗电流
(mA)		 连接 I/O
侧连接器		 尺
寸
(mm)		 重
量
(g)		 型号 标准价格(¥)
输入 输出 传送侧 I/O侧
8 - DC入力 NPN 3.4 61.6 4線式
（絶縁）		 e-CON A 50.4 BL21SB-08F-4 开放
- 8 Tr出力 NPN 2.3 18.9 49.2 BL21PB-08F-4 开放
8 - DC入力 PNP 3.4 61.6 50.4 BL21SB-08FS-4 开放
- 8 Tr出力 PNP 2.3 18.9 49.2 BL21PB-08FS-4 开放
16 - DC入力 NPN 4.6 109 MIL B 51.9 BL21SB-16F-2 开放
- 16 Tr出力 NPN 2.3 23.7 50.1 BL21PB-16F-2 开放
16 - DC入力 PNP 4.6 109 51.9 BL21SB-16FS-2 开放
- 16 Tr出力 PNP 2.3 23.7 50.1 BL21PB-16FS-2 开放

※尺寸为不含电缆部的数值。

※写入地址以及确认地址时需要地址设定器

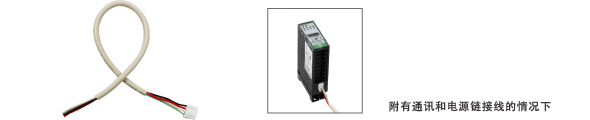

◆通讯和电力连接电缆

通讯和电力连接电缆

弯曲半径（mm） 电缆长度（mm） 重量（g） 型号 标准价格(¥)
R28以上 200mm 8.7 BL2-4CN20-9A 开放
500mm 19.3 BL2-4CN50-9A 开放
1000mm 36.8 BL2-4CN1K-9A 开放

◆基准规格

型号 CE RoHS 中国RoHS
BL21SB-08F-4 ○ ○ 10
BL21PB-08F-4 ○ ○ 10
BL21SB-08FS-4 ○ ○ 10
BL21PB-08FS-4 ○ ○ 10
BL21SB-16F-2 ○ ○ 10
BL21PB-16F-2 ○ ○ 10
BL21SB-16FS-2 ○ ○ 10
BL21PB-16FS-2 ○ ○ 10
BL2-4CN20-9A - ○ e
BL2-4CN50-9A - ○ e
BL2-4CN1K-9A - ○ e

※UL，KC等上述以外的基准规格情况时还请咨询

◆小型直立式模组

型号 产品指南 CAD
(平面图)
BL21SB-08F-4 pdf dxf
BL21PB-08F-4 dxf
BL21SB-08FS-4 dxf
BL21PB-08FS-4 dxf
BL21SB-16F-2 pdf dxf
BL21PB-16F-2 dxf
BL21SB-16FS-2 dxf
BL21PB-16FS-2 dxf

◆通讯和电源链接电缆

型号 产品指南 CAD
(平面图)
BL2-4CN20-9A 收录于小型直立式模组产品的说明书 dxf
BL2-4CN50-9A dxf
BL2-4CN1K-9A dxf
