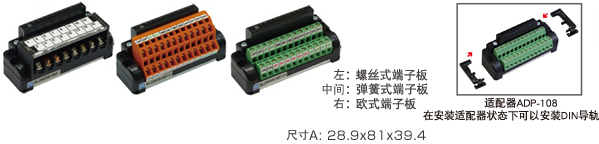

小型端子板模组

I/O点数 入出力
规格		 方式 消耗电流
(mA)		 连接 端子板型 尺
寸
(mm)		 重
量
(g)		 型号 标准价格(¥)
输入 输出 传送侧 I/O侧
8 － DC输入 NPN 6 40 4线式(绝缘) 螺丝式端子板 A 75 BL296SB-08F 开放
8 － PNP 6 40 BL296SB-08FS 开放
4 4 DC输入/Tr输出 NPN 6 26 BL296XB-08F 开放
4 4 PNP 6 26 BL296XB-08FS 开放
－ 8 Tr输出 NPN 6 10 BL296PB-08F 开放
－ 8 PNP 6 10 BL296PB-08FS 开放
8 － DC输入 NPN 6 40 弹簧式端子板 70 BL296SB-08F-3 开放
8 － PNP 6 40 BL296SB-08FS-3 开放
4 4 DC输入/Tr输出 NPN 6 26 BL296XB-08F-3 开放
4 4 PNP 6 26 BL296XB-08FS-3 开放
－ 8 Tr输出 NPN 6 10 BL296PB-08F-3 开放
－ 8 PNP 6 10 BL296PB-08FS-3 开放
8 － DC输入 NPN 6 40 欧式端子板 65 BL296SB-08F-11 开放
8 － PNP 6 40 BL296SB-08FS-11 开放
4 4 DC输入/Tr输出 NPN 6 26 BL296XB-08F-11 开放
4 4 PNP 6 26 BL296XB-08FS-11 开放
－ 8 Tr输出 NPN 6 10 BL296PB-08F-11 开放
－ 8 PNP 6 10 BL296PB-08FS-11 开放
ASLINKTERMINAL小型端子板模组安装专用DIN导轨适配器(1套装) ADP-108 开放

※写入地址以及确认地址时需要地址设定器

◆基准规格

型号 CE RoHS 中国RoHS
BL296SB-08F ○ ○ 10
BL296SB-08FS ○ ○ 10
BL296XB-08F ○ ○ 10
BL296XB-08FS ○ ○ 10
BL296PB-08F ○ ○ 10
BL296PB-08FS ○ ○ 10
BL296SB-08F-3 ○ ○ 10
BL296SB-08FS-3 ○ ○ 10
BL296XB-08F-3 ○ ○ 10
BL296XB-08FS-3 ○ ○ 10
BL296PB-08F-3 ○ ○ 10
BL296PB-08FS-3 ○ ○ 10
BL296SB-08F-11 ○ ○ 10
BL296SB-08FS-11 ○ ○ 10
BL296XB-08F-11 ○ ○ 10
BL296XB-08FS-11 ○ ○ 10
BL296PB-08F-11 ○ ○ 10
BL296PB-08FS-11 ○ ○ 10
ADP-108 - ○ -

※UL，KC等上述以外的基准规格情况时还请咨询

型号 产品指南 CAD
(平面图)
BL296SB-08F pdf dxf
BL296SB-08FS dxf
BL296XB-08F dxf
BL296XB-08FS dxf
BL296PB-08F dxf
BL296PB-08FS dxf
BL296SB-08F-3 dxf
BL296SB-08FS-3 dxf
BL296XB-08F-3 dxf
BL296XB-08FS-3 dxf
BL296PB-08F-3 dxf
BL296PB-08FS-3 dxf
BL296SB-08F-11 dxf
BL296SB-08FS-11 dxf
BL296XB-08F-11 dxf
BL296XB-08FS-11 dxf
BL296PB-08F-11 dxf
BL296PB-08FS-11 dxf
ADP-108
请咨询
 dxf
