接近型 (非屏蔽型)

I/O点数 输出输入
规格		 形式 检测距离
(mm)		 消耗电流
(mA)		 连接 尺
寸
(mm)		 重
量
(g)		 型号 标准价格(¥)
输入 输出 传送侧 I/O侧

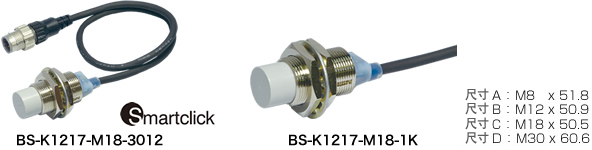

1 － 电磁感应 M8 0～3.4 14.3 － 2线式
(非绝缘)		 A 20 BS-K1217-M08-3012 开放
1 － M12 0～6.8 6.8 － B 29 BS-K1217-M12-3012 开放
1 － M18 0～12 6.7 － C 38 BS-K1217-M18-3012 开放
1 － M30 0～20 6.5 － D 90 BS-K1217-M30-3012 开放
1 － 电磁感应 M8 0～3.4 14.3 － 2线式
(非绝缘)		 A 27 BS-K1217-M08-1K 开放
1 － M12 0～6.8 6.8 － B 37 BS-K1217-M12-1K 开放
1 － M18 0～12 6.7 － C 45 BS-K1217-M18-1K 开放
1 － M30 0～20 6.5 － D 96 BS-K1217-M30-1K 开放

※ 是欧姆龙株式会社的注册商标。

※尺寸为不含电缆部的数值。

※写入地址以及确认地址时需要地址设定器

▶ 适用AnyWireASLINK连接器的对应表

◆基准规格

型号 CE RoHS 中国RoHS
BS-K1217-M08-3012 ○ ○ 10
BS-K1217-M12-3012 ○ ○ 10
BS-K1217-M18-3012 ○ ○ 10
BS-K1217-M30-3012 ○ ○ 10
BS-K1217-M08-1K ○ ○ 10
BS-K1217-M12-1K ○ ○ 10
BS-K1217-M18-1K ○ ○ 10
BS-K1217-M30-1K ○ ○ 10

※UL，KC等上述以外的基准规格情况时还请咨询

型号 产品指南 CAD
(平面图)
BS-K1217-M08-3012 pdf dxf
BS-K1217-M12-3012 dxf
BS-K1217-M18-3012 dxf
BS-K1217-M30-3012 dxf
BS-K1217-M08-1K pdf dxf
BS-K1217-M12-1K dxf
BS-K1217-M18-1K dxf
BS-K1217-M30-1K dxf
