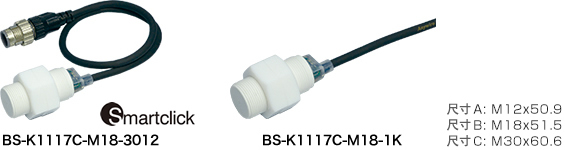

接近型 (药物对应 (氟树脂机身)型)
| I/O点数 | 输出输入 规格 |
形式 | 检测距离 (mm) |
消耗电流 (mA) |
连接 | 尺 寸 (mm) |
重 量 (g) |
型号 | 标准价格(¥) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 输入 | 输出 | 传送侧 | I/O侧 | ||||||||
| 1 | － | 电磁感应 | M12 | 0～2 | 6.9 | － | 2线式 (非绝缘) |
A | 24 | BS-K1117C-M12-3012 | 开放 |
| 1 | － | M18 | 0～5 | 7.0 | － | B | 34 | BS-K1117C-M18-3012 | 开放 | ||
| 1 | － | M30 | 0～10 | 7.0 | － | C | 68 | BS-K1117C-M30-3012 | 开放 | ||
| 1 | － | 电磁感应 | M12 | 0～2 | 6.9 | － | 2线式 (非绝缘) |
A | 31 | BS-K1117C-M12-1K | 开放 |
| 1 | － | M18 | 0～5 | 7.0 | － | B | 40 | BS-K1117C-M18-1K | 开放 | ||
| 1 | － | M30 | 0～10 | 7.0 | － | C | 76 | BS-K1117C-M30-1K | 开放 | ||
采用公司内规定的油、切削油＊对其耐油性进行了确认。该产品虽然表示不会因油而轻易损坏，但并非保证不会损坏。请不要在经常粘附飞溅物的位置或喷射流下处使用。
＊ 本公司规定的切削油非水溶性(YUSHIRON CUT KM557、KZ313S)、水溶性(YUSHIROKEN EC50、AP-EX-E7、FGS700)⋯ 在周围温度55℃状态下浸泡
＊ 本公司规定的润滑油(VELOCITY OIL No.3)⋯ 在周围温度55℃状态下浸泡
◆选购件
・SUS垫圈
| 产品规格 | 型号 | 标准价格(¥) |
|---|---|---|
| M12用SUS垫圈 (1个为单位) | BS-K-M12-SW | 开放 |
| M18用SUS垫圈(1个为单位) | BS-K-M18-SW | 开放 |
另售的接近型(药物对应型)用垫圈。
因接近型(药物对应型)机身、附带的螺母都是氟树脂制的容易损伤，故不附带垫圈。但是，设定的拧紧扭矩值较小，所以设定了作为防止松动用的选购部件。请根据需要购买。(考虑到M30型即使没有垫圈也能够充分拧紧，故没有设定选购件)。
◆基准规格
| 型号 | CE | RoHS | 中国RoHS |
|---|---|---|---|
| BS-K1117C-M12-3012 | ○ | ○ | 10 |
| BS-K1117C-M18-3012 | ○ | ○ | 10 |
| BS-K1117C-M30-3012 | ○ | ○ | 10 |
| BS-K1117C-M12-1K | ○ | ○ | 10 |
| BS-K1117C-M18-1K | ○ | ○ | 10 |
| BS-K1117C-M30-1K | ○ | ○ | 10 |
※UL，KC等上述以外的基准规格情况时还请咨询
| 型号 | 产品指南 | CAD (平面图) |
|---|---|---|
| BS-K1117C-M12-3012 |  |
 |
| BS-K1117C-M18-3012 | |
|
| BS-K1117C-M30-3012 | |
|
| BS-K1117C-M12-1K | |
|
| BS-K1117C-M18-1K | |
|
| BS-K1117C-M30-1K | |
