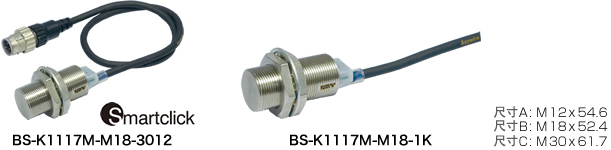

接近型 (全不锈钢机身型)

I/O点数 输出输入
规格		 形式 检测距离
(mm)		 消耗电流
(mA)		 连接 尺
寸
(mm)		 重
量
(g)		 型号 标准价格(¥)
输入 输出 传送侧 I/O侧
1 － 电磁感应 M12 0～1.6 4.7 － 2线式
(非绝缘)		 A 32 BS-K1117M-M12-3012 开放
1 － M18 0～3.8 4.7 － B 47 BS-K1117M-M18-3012 开放
1 － M30 0～8 4.7 － C 107 BS-K1117M-M30-3012 开放
1 － 电磁感应 M12 0～1.6 4.7 － 2线式
(非绝缘)		 A 39 BS-K1117M-M12-1K 开放
1 － M18 0～3.8 4.7 － B 55 BS-K1117M-M18-1K 开放
1 － M30 0～8 4.7 － C 115 BS-K1117M-M30-1K 开放

※尺寸为不含电缆部和传感器头部的数值。

※写入地址以及确认地址时需要地址设定器

▶ 适用AnyWireASLINK连接器的对应表

◆基准规格

型号 CE RoHS 中国RoHS
BS-K1117M-M12-3012 ○ ○ 10
BS-K1117M-M18-3012 ○ ○ 10
BS-K1117M-M30-3012 ○ ○ 10
BS-K1117M-M12-1K ○ ○ 10
BS-K1117M-M18-1K ○ ○ 10
BS-K1117M-M30-1K ○ ○ 10

※UL，KC等上述以外的基准规格情况时还请咨询

型号 产品指南 CAD
(平面图)
BS-K1117M-M12-3012 pdf dxf
BS-K1117M-M18-3012 dxf
BS-K1117M-M30-3012 dxf
BS-K1117M-M12-1K pdf dxf
BS-K1117M-M18-1K dxf
BS-K1117M-M30-1K dxf
