激光点型
◆激光点透过型 (IP67)、回归反射型 (IP67)
| I/O点数 | 输出输入规格 | 形式 | 检测距离（m） | 消耗电流(mA) | 连接 | 尺寸(mm) | 重量(g) | 型号 | 标准价格(¥) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 输入 | 输出 | 传送侧 | I/O侧 | ||||||||
| － | 1 | 透过投光 (红色LD) |
激光点 (IP67) |

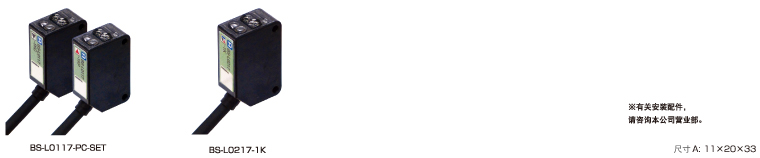

30 | 7 | － | 2线式(非绝缘) | A | 33 | 组合型号 BS-L0117-PC-SET |
开放 |
| 1 | － | 透过受光 (红色LD) |
8 | － | |||||||
| 1 | － | 回归反射 (红色LD) |
激光点 (IP67) |
0.3～10 | 10 | － | 2线式(非绝缘) | A | 33 | BS-L0217-1K | 开放 |
※“BS-L0117-PC-SET”是由透过投光“BS-L0117-1KP”和透过受光“BS-L0117-1KC”进行的组合。
※“BS-L0217-1K”的检测距离是“AKR-1”使用时的数值。
※尺寸为不含电缆部的数值。
◆光电传感器用反射板 (激光点用)
| 形式 | 尺寸(mm) | 型号 | 标准价格(¥) |
|---|---|---|---|
| 反射板 | 60.9×50.9 | AKR-1 | 开放 |
| 反射板 | 42×35 | AKR-2 | 开放 |
◆基准规格
| 型号 | CE | RoHS | 中国RoHS |
|---|---|---|---|
| 组合型号 BS-L0117-PC-SET |
○ | ○ | 10 |
| BS-L0217-1K | - | ○ | 10 |
| AKR-1 | - | ○ | - |
| AKR-2 | - | ○ | - |
※UL，KC等上述以外的基准规格情况时还请咨询
◆激光点透过型 (IP67)
| 型号 | 产品指南 | CAD (平面图) |
|---|---|---|
| 组合型号 BS-L0117-PC-SET |
 |
◆回归反射型 (IP67)
| 型号 | 产品指南 | CAD (平面图) |
|---|---|---|
| BS-L0217-1K | |
◆光电传感器用反射板 (激光点用)
| 型号 | 产品指南 | CAD (平面图) |
|---|---|---|
| AKR-1 |  |
|
| AKR-2 | |
