光电扩散反射型
| I/O点数 | 输出输入规格 | 形式 | 检测距离(mm) ※1 |
消耗电流(mA) | 连接 | 尺寸(mm) | 重量(g) | 型号 | 标准价格(¥) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 输入 | 输出 | 传送侧 | I/O侧 | ||||||||

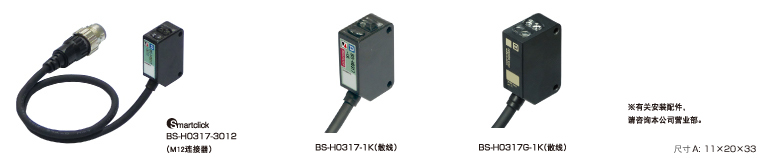

| 1 | - | 扩散反射 (红光) |
光电 (IP67) |
500 | 10 | - | 2线式(非绝缘) | A | 22 | BS-H0317-3012 | 开放 |
| 1 | - | 扩散反射 (红光) |
光电 (IP67) |
500 | 10 | - | 2线式(非绝缘) | A | 33 | BS-H0317-1K | 开放 |
| 1 | - | 扩散反射 (红光) |
光电 (IP67公司内规格耐油※2) |
500 | 10 | - | 2线式(非绝缘) | A | 33 | BS-H0317G-1K | 开放 |
| 1 | - | 扩散反射 (红光) |
光电 (IP64) |
500 | 1.5 | 15 | 4线式(绝缘) | B | 36 | LSL-H031-1K | 开放 |
是欧姆龙株式会社的注册商标。※1 基于 100x100mm 白纸。
※2 已使用我公司指定的润滑油和切削油*验证了产品的耐油性。
虽然该产品具有一定的耐油性，但并不能保证其绝对坚不可摧。请勿在会持续受到油溅或油流冲击的场所使用。
＊ 本公司规定的切削油非水溶性(YUSHIRON CUT KM557、KZ313S)、水溶性(YUSHIROKEN EC50、AP-EX-E7、FGS700)⋯ 在周围温度55℃状态下浸泡
＊ 本公司规定的润滑油(VELOCITY OIL No.3)⋯ 在周围温度55℃状态下浸泡
◆基准规格
| 型号 | CE | RoHS | 中国RoHS |
|---|---|---|---|
| BS-H0317-3012 | ○ | ○ | 10 |
| BS-H0317-1K | ○ | ○ | 10 |
| BS-H0317G-1K | ○ | ○ | 10 |
| LSL-H031-1K | ○ | ○ | 10 |
※UL，KC等上述以外的基准规格情况时还请咨询
◆光电扩散反射型 (IP67)M12连接器 / 散线
| 型号 | 产品指南 | CAD (平面图) |
|---|---|---|
| BS-H0317-3012 |  |
 |
| BS-H0317-1K | |
|
◆光电扩散反射型 (IP67公司内规格耐油)
| 型号 | 产品指南 | CAD (平面图) |
|---|---|---|
| BS-H0317G-1K | |
|
◆光电扩散反射型 (低电流消耗)
| 型号 | 产品指南 | CAD (平面图) |
|---|---|---|
| LSL-H031-1K | |
|
