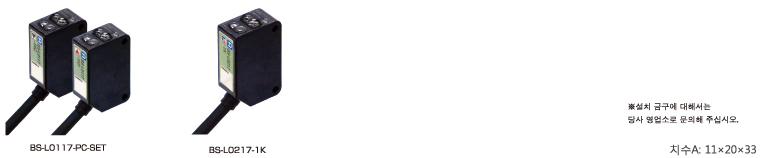

레이저 스폿 타입
◆레이저 스폿 투과 타입(IP67), 회귀 반사 타입 (IP67)
| I/O 점수 | 입출력사양 | 타입 | 검출거리 (m) |
소비전류(mA) | 접속 | 치수(mm) | 질량(g) | 형식 | 표준가격 (엔) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 입력 | 출력 | 전송측 | I/O측 | ||||||||
| － | 1 | 투과 투광 (적색LD) |
레이저 스폿 | 30 | 7 | － | 2선식(비절연) | A | 33 | 세트 형식 BS-L0117-PC-SET |
오픈 |
| 1 | － | 투과 투광 (적색LD) |
8 | － | |||||||
| 1 | － | 회귀 반사 (적색LD) |
레이저 스폿 | 0.3～10 | 10 | － | 2선식(비절연) | A | 33 | BS-L0217-1K | 오픈 |
※‘BS-L0117-PC-SET’ 는 투과 투광 ‘BS-L0117-1KP’ 와 투과 수광 ‘BS-L0117-1KC’ 의 조합입니다
※‘BS-L0217-1K’ 의 검출 거리는 ‘AKR-1’ 사용 시의 수치입니다
※치수는 케이블부를 제외한 수치입니다
◆반사판 (레이저 스폿 타입용)
| 타입 | 치수(mm) | 형식 | 표준가격 (엔) |
|---|---|---|---|
| 광전 SENSOR용 반사판 | 60.9×50.9 | AKR-1 | 오픈 |
| 광전 SENSOR용 반사판 | 42×35 | AKR-2 | 오픈 |
◆적합・준거규격
| 형식 | CE | RoHS | 중국RoHS | KC |
|---|---|---|---|---|
| 세트 형식 BS-L0117-PC-SET |
○ | ○ | 10 | - |
| BS-L0217-1K | - | ○ | 10 | - |
| AKR-1 | - | ○ | - | - |
| AKR-2 | - | ○ | - | - |
※UL등 상기이외의 경우・준거규격에 대해 문의주십시오

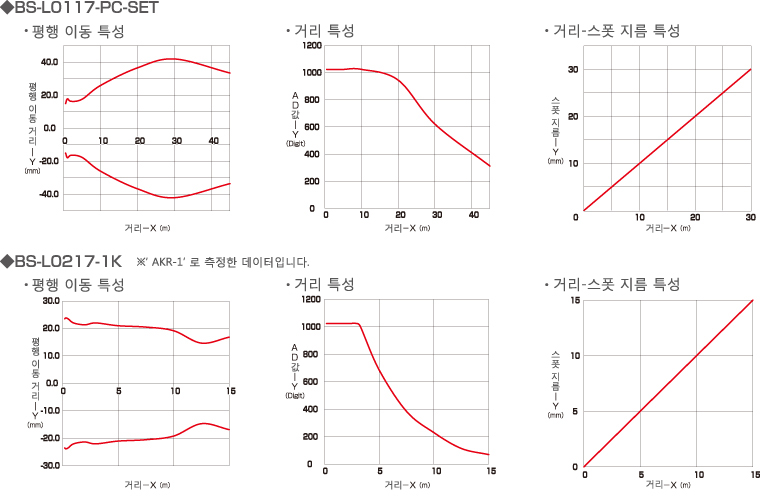

◆레이저 스폿 투과 타입 (IP67)
| 형식 | 프로덕트 가이드 | CAD (평면도) |
|---|---|---|
| 세트 형식 BS-L0117-PC-SET |
 |
◆레이저 스폿 회귀 반사 타입 (IP67)
| 형식 | 프로덕트 가이드 | CAD (평면도) |
|---|---|---|
| BS-L0217-1K | |
◆반사판 (레이저 스폿 타입용)
| 형식 | 프로덕트 가이드 | CAD (평면도) |
|---|---|---|
| AKR-1 |  |
|
| AKR-2 | |
