センサ省配線System AnyWire Bitty series

三つのターミナルカテゴリー

AnyWire Bitty series のターミナルには一般的なI/O 接続用のターミナルと、FPD ガラスマッピング用やポカよけシステムなどの特殊な用途向けのターミナルがあります。

<1> I/O ターミナル

AnyWire Bitty series のI/O ターミナルには様々な点数、形状のものが用意されており、現場のあらゆるニーズにお応えします。一般的なネジ端子台で接続するもの、e-CON 接続のもの、機器組み込み用のピン端子のものや、少点数分散に最適な小型ターミナルにも複数のタイプをご用意し、耐水や防滴など用途に応じて選択出来ます。
また、I/O ターミナルは「非絶縁型」と「絶縁型」に分類され、それぞれ以下のような特徴があります。

種類 型式の先頭 伝送線 特徴
非絶縁型ターミナル 「A0 ~」ではじまる型式 2 芯 2 芯だけで電源と信号を伝送出来る
(最大消費電流2A まで/1.25mm2 ケーブル使用時)
絶縁型ターミナル 「AL0 ~」で始まる型式 4 芯 消費電流が2A を超える場合にローカル電源供給が可能
(負荷側が多い時などに最適)

<非絶縁型ターミナル>

種類 形状 入力ターミナルの点数 出力ターミナルの点数 MIXターミナルの点数 特徴
1 2 4 8 16 1 2 4 8 16 1/1 2/2 4/4 8/8
SensorLinker(ケーブル接続)                     超小型指先サイズ
SensorLinker(M12 コネクタ)                     M12 コネクタ接続
防滴ミニターミナル                   IP61仕様の防滴タイプ
耐水タイプミニターミナル                       IP66仕様の耐水タイプ
コンパクトターミナル                         縦型省スペース
フラットコンパクトターミナル(e-CON)             e-CON 接続
標準端子台ターミナル             丸端子、Y 端子接続
リレーターミナル                           G2R リレー搭載型
モジュールタイプターミナル               組込用モジュール

<絶縁型ターミナル>

種類 形状 入力ターミナルの点数 出力ターミナルの点数 MIXターミナルの点数 特徴
1 2 4 8 16 1 2 4 8 16 1/1 2/2 4/4 8/8
防滴ミニターミナル                   IP61仕様の防滴タイプ
耐水タイプミニターミナル                       IP66仕様の耐水タイプ
コンパクトターミナル                   縦型省スペース
フラットコンパクトターミナル(e-CON)             e-CON 接続
標準端子台ターミナル             丸端子、Y 端子接続
モジュールタイプターミナル                       組込用モジュール

<2> ポカよけターミナル

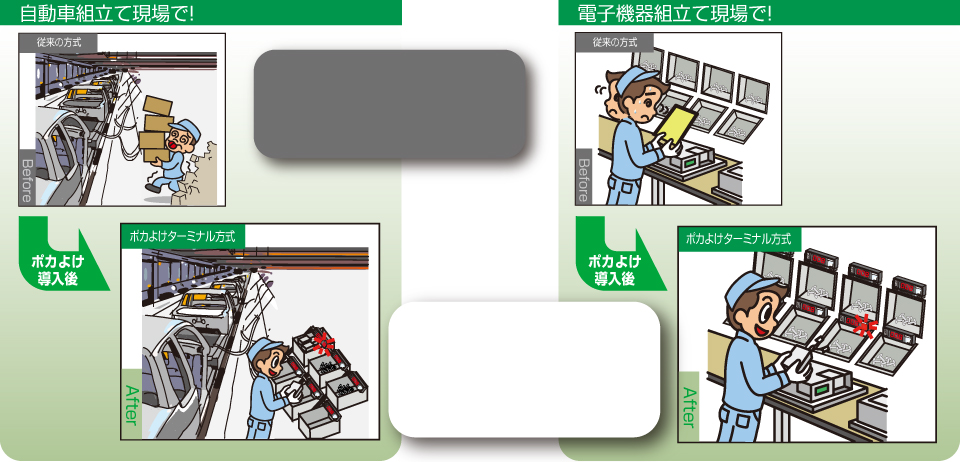

セル生産などの現場で部品棚などに取り付けて使用するターミナルで、多種多様な部品を間違わずに取り出すために使用します。特定のターミナルが光って部品取り出しを指示し、レバーやボタンなどのスイッチで取り出し完了を確認します。

  • ✕ リスト・指示書を読む時間と手間が必要
  • ✕ 現物がどこにあるかわからない
  • ✕ 片手作業になる
  • ✕ 組み付け時間がかかる
  • ✕ 間違った部品付けが発生
  • リスト・指示書を読まなくていい
  • 現物がどこにあるかすぐわかる
  • 両手で作業出来る
  • 組み付け時間が短くなる
  • 正確な部品取付けで品質向上
►ポカよけカタログ
 ダウンロード

<3> マッピングターミナル

FPD ガラス基板検知用マッピングターミナルは、液晶などの製造工程に欠かせません。マッピングセンサそのものにBitty Technology を組み込むことで、軽量化・メンテナンス性の向上・配線工数の低減などが図れます。
