ポカよけターミナル製品一覧表はこちらをご覧ください
製品構成
マスタユニット
◆PLC Interface( PLC インターフェース)
製品仕様 | サポートI/O点数 | 消費電流 (mA) |
寸法(mm) | 伝送方式 | 型式 | 標準価格(¥) | ユーザーズ マニュアル |
|
---|---|---|---|---|---|---|---|---|
入力 | 出力 | |||||||
三菱電機MELSEC Q シリーズ用I/F | 512 | 512 | 500 | 98x27.4x90 | DB A20 | QJ51AW12D2 | 三菱電機より販売 | |
三菱電機MELSEC L シリーズ用I/F | 512 | 512 | 500 | 90x28.5x95 | DB A20 | LJ51AW12D2 | 三菱電機より販売 | |
三菱電機MELSEC F シリーズ用I/F | 128 (注1) |
128 (注1) |
100 | 90x43x87 | Bitty | FX3U-128BTY-M | 受注終了 | |
横河電機FA-M3 シリーズ用マスタI/F | 512 | 512 | 500 | 100x29x92.7 | DB A20 | AFSR01-D2 | 85,800 | |
オムロンCJ1 シリーズ用マスタI/F | 512 | 512 | 500 | 65x31x90 | DB A20 | AFCJ01-D2 | 85,800 |
注1: 入力点数+出力点数≦128(入力点数+出力点数≧128 の場合は入力点数を優先)
※消費電流は外部供給分のみです。詳細は取扱説明書をご覧ください。
◆PC Interfaces(PC インターフェース)
製品仕様 | サポートI/O点数 | 消費電流 (mA) |
寸法(mm) | 伝送方式 | 型式 | 標準価格(¥) | ユーザーズ マニュアル |
|
---|---|---|---|---|---|---|---|---|
入力 | 出力 | |||||||
PCI バス用マスタI/F | 512 | 512 | 500 | 150x106.7x21.5 | DB A20 | AP28-01A | 85,800 |
※消費電流は外部供給分のみです。詳細は取扱説明書をご覧ください。

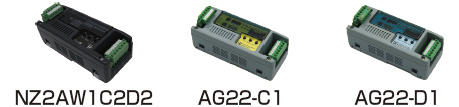

◆オープンフィールドバス ゲートウェイ Open FieldBus Gateway
製品仕様 | サポートI/O点数 | 消費電流 (mA) |
寸法(mm) | 伝送方式 | 型式 | 標準価格(¥) | ユーザーズ マニュアル |
|
---|---|---|---|---|---|---|---|---|
入力 | 出力 | |||||||
CC-Link-AnyWire DB A20 ブリッジユニット (CC-Link Ver2.00 用) |
512 | 512 | 400 | 140x57x54.5 | DB A20 | NZ2AW1C2D2 | 三菱電機より販売 | |
CC-Link Ver1.10 用ゲートウェイ | 256 | 256 | 400 | 140x57x54.5 | DB A20 | AG22-C1 | 66,000 | |
DeviceNet 用ゲートウェイ | 512 | 512 | 400 | 140x57x54.5 | DB A20 | AG22-D1 | 74,800 |

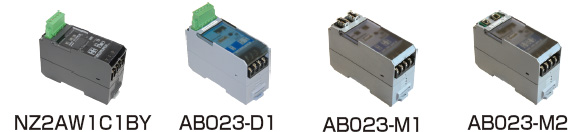

◆Bit 分散I/O ターミナル Open Terminal
製品仕様 | 接続仕様 | サポートI/O点数 | 消費電流 | 寸法 (mm) |
伝送 方式 |
型式 | 標準価格(¥) | ユーザーズ マニュアル |
|
---|---|---|---|---|---|---|---|---|---|
入力 | 出力 | ||||||||
CC-Link-AnyWire Bitty ブリッジユニット (CC-Link Ver1.10 用) |
リモートデバイス局 (1~4局選択可能) |
256 (4局占有時) |
256 (4局占有時) |
約200mA (ターミナル128台接続時) (負荷電流は含まず) |
40x100x66 (コネクタ部を除く) |
Bitty | NZ2AW1C1BY | 受注終了 | |
DeviceNet 用 Bit 分散I/O ターミナル |
グループ2 オンリサーバ | 256 | 256 | 約200mA (ターミナル128台接続時) (負荷電流は含まず) |
40x100x66 (コネクタ部を除く) |
Bitty | AB023-D1 | 受注終了 | |
MECHATROLINK-Ⅰ/Ⅱ用 Bit 分散I/O ターミナル |
Intelligent I/O | 216 | 216 | 約200mA (ターミナル128台接続時) (負荷電流は含まず) |
40x100x73 | Bitty | AB023-M1 | 受注終了 | |
MECHATROLINK-Ⅲ用 Bit 分散I/O ターミナル |
Intelligent I/O | 256 | 256 | 約200mA (ターミナル128台接続時) (負荷電流は含まず) |
40x100x66 | Bitty | AB023-M2 | 受注終了 |
※価格はすべて消費税抜きです。※▲マーク付きは受注生産品です。
