近接タイプ（ポリアリレートボディ型・IP68） AnyWireASLINK Ver.1.0

I/O点数 入出力
仕様		 タイプ 検出距離
（mm）		 消費電流
（mA）		 接続 寸
法
（mm）		 質
量
（g）		 型式 標準価格(￥)
入力 出力 伝送側 I/O側

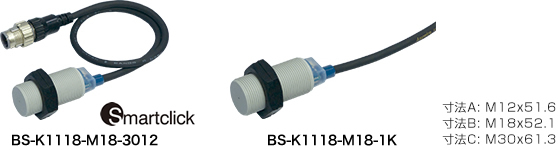

1 － 電磁誘導 M12 0～2 6.9 － 2線式
（非絶縁）		 A 23 BS-K1118-M12-3012 15,800
1 － M18 0～5 7.0 － B 30 BS-K1118-M18-3012 17,600
1 － M30 0～10 7.0 － C 62 BS-K1118-M30-3012 19,400
1 － 電磁誘導 M12 0～2 6.9 － 2線式
（非絶縁）		 A 30 BS-K1118-M12-1K 13,400
1 － M18 0～5 7.0 － B 38 BS-K1118-M18-1K 15,200
1 － M30 0～10 7.0 － C 70 BS-K1118-M30-1K 17,000

※は、オムロン株式会社の登録商標です

※寸法はケーブル部を除く数値です

※アドレス書込・確認にはアドレスライタが必要です

ポリアリレート樹脂製で傷がつきやすいため座金は付属していません。
締め付けトルクが薬品対応型より大き目に設定されていますので、オプション部品としてもSUS座金の設定をしていませんが、使用することは可能です。

▶ 適応コネクタ表はこちら

◆適合・準拠規格

型式 CE RoHS 中国RoHS
BS-K1118-M12-3012 ○ ○ 10
BS-K1118-M18-3012 ○ ○ 10
BS-K1118-M30-3012 ○ ○ 10
BS-K1118-M12-1K ○ ○ 10
BS-K1118-M18-1K ○ ○ 10
BS-K1118-M30-1K ○ ○ 10

※UL、KCなど上記以外の適合・準拠規格についてはお問い合わせください。

型式 プロダクトガイド CAD
（平面図）
BS-K1118-M12-3012 pdf dxf
BS-K1118-M18-3012 dxf
BS-K1118-M30-3012 dxf
BS-K1118-M12-1K pdf dxf
BS-K1118-M18-1K dxf
BS-K1118-M30-1K dxf
型式 CAD
（平面図）
BS-K-M12-SW
お問い合わせください
BS-K-M18-SW
お問い合わせください
