ファイバタイプ（7セグ付） AnyWireASLINK Ver.1.0

I/O点数 入出力仕様 種別 消費電流（mA） 接続 寸法（mm） 質量（g） 型式 標準価格(￥)
入力 出力 伝送側 I/O側
1 － ファイバユニット（赤色光） 親 1.9 25 4線式（絶縁） A 21 LA-F1011 29,100
1 － ファイバユニット（赤色光） 子 1.9 25 17 LB-F1011 29,100

※寸法はケーブル部とファイバユニット部を除く数値です

※芯数構成が217本以上のファイバを使ったヘッドは使用しないでください

※アドレス書込・確認にはアドレスライタが必要です

▶ 適応コネクタ表はこちら

◆ファイバヘッド

ファイバユニット

検出
方式		 ビュー
方向		 タイプ 曲げ
半径		 ファイバ径
（mm）		 検出距離
（mm）		 型式 標準価格(￥)
診断あり 診断なし

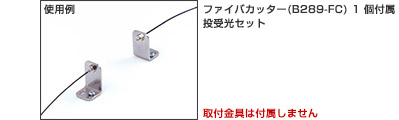

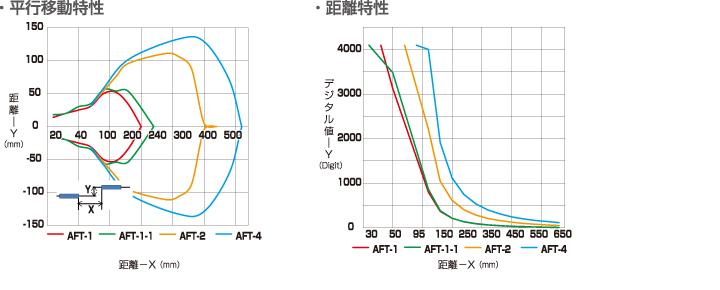

透過型 トップビュー ネジ型M4 R30 Φ2.2 410 600 AFT-4 4,840
ネジ型M3 R20 Φ1.0 160 210 AFT-1 4,840
ネジ型M3 R25 300 420 AFT-2 4,840
ネジ型M3(耐熱100℃) R20 170 240 AFT-1-1 9,440

※診断あり：デジタルリンク機能使用の場合／診断なし：ON・OFFのみで使用の場合

※上記以外の対応ヘッドについては弊社営業までお問い合せください

◆適合・準拠規格

型式 CE RoHS 中国RoHS
LA-F1011 ○ ○ 10
LB-F1011 ○ ○ 10
AFT-4 - ○ 10
AFT-1 - ○ 10
AFT-2 - ○ 10
AFT-1-1 - ○ 10

※UL、KCなど上記以外の適合・準拠規格についてはお問い合わせください。

型式 プロダクトガイド CAD
（平面図）
LA-F1011 pdf dxf
LB-F1011 dxf

◆ファイバヘッド

型式 プロダクトガイド CAD
（平面図）
AFT-4 ASLINKAMP
ファイバタイプ
（赤色光）の
プロダクトガイドに記載		 dxf
AFT-1 dxf
AFT-2 dxf
AFT-1-1 dxf
