レーザスポットタイプ

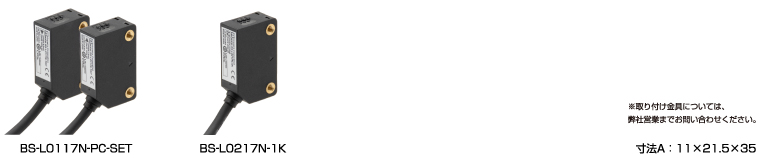

◆レーザスポット透過タイプ（IP67）、回帰反射タイプ（IP67）
| I/O点数 | 入出力仕様 | タイプ | 検出距離（m） | 消費電流（mA） | 接続 | 寸法（mm） | 質量（g） | 型式 | 標準価格(￥) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 入力 | 出力 | 伝送側 | I/O側 | ||||||||
| － | 1 | 透過投光（赤色LD） | レーザスポット | 30 | 7 | － | 2線式（非絶縁） | A | 33 | セット型式 BS-L0117-PC-SET | 44,000 |
| 1 | － | 透過受光（赤色LD） | 8 | － | |||||||
| 1 | － | 回帰反射（赤色LD） | レーザスポット | 0.3～10 | 10 | － | 2線式（非絶縁） | A | 33 | BS-L0217-1K | 37,400 |
※「BS-L0117-PC-SET」は、透過投光「BS-L0117-1KP」と透過受光「BS-L0117-1KC」の組み合わせで動作します
※検出距離は「AKR-1」使用時の数値です
※寸法はケーブル部を除く数値です
◆反射板（レーザスポットタイプ用）
| タイプ | 寸法(mm) | 型式 | 標準価格(￥) |
|---|---|---|---|
| 光電センサ用反射板 | 60.9×50.9 | AKR-1 | 1,000 |
| 光電センサ用反射板 | 42×35 | AKR-2 | 1,000 |
◆適合・準拠規格
| 型式 | CE | RoHS | 中国RoHS |
|---|---|---|---|
| セット型式 BS-L0117-PC-SET | ○ | ○ | 10 |
| BS-L0217-1K | - | ○ | 10 |
| AKR-1 | - | ○ | - |
| AKR-2 | - | ○ | - |
※UL、KCなど上記以外の適合・準拠規格についてはお問い合わせください。
◆レーザスポット透過タイプ（IP67）、回帰反射タイプ（IP67）
| 型式 | プロダクトガイド | CAD （平面図） |
|---|---|---|
| セット型式 BS-L0117-PC-SET |
 |
◆レーザスポット回帰反射タイプ（IP67）
| 型式 | プロダクトガイド | CAD （平面図） |
|---|---|---|
| BS-L0217-1K | |
◆反射板（レーザスポットタイプ用）
| 型式 | プロダクトガイド | CAD （平面図） |
|---|---|---|
| AKR-1 |  |
|
| AKR-2 | |
Ver.1.1対応
