光電回帰反射タイプ

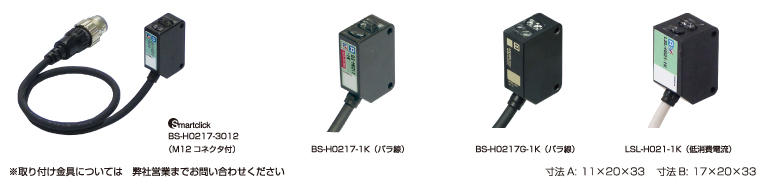

I/O点数 | 入出力仕様 | タイプ | 検出距離(mm) | 消費電流(mA) | 接続 | 寸法(mm) | 質量(g) | 型式 | 標準価格(¥) | ||
---|---|---|---|---|---|---|---|---|---|---|---|
入力 | 出力 | 伝送側 | I/O側 | 1 | - | 回帰反射(赤色光) | 光電(IP67) | 3000 | 10 | - | 2線式(非絶縁) | A | 22 | BS-H0217-3012 | 18,300 |
1 | - | 回帰反射(赤色光) | 光電(IP67) | 3000 | 10 | - | 2線式(非絶縁) | A | 33 | BS-H0217-1K | 15,200 |
1 | - | 回帰反射(赤色光) | 光電(IP67社内規格耐油) | 3000 | 10 | - | 2線式(非絶縁) | A | 33 | BS-H0217G-1K | 18,700 |
1 | - | 回帰反射(赤色光) | 光電(IP64) | 3000 | 1.5 | 15 | 4線式(絶縁) | B | 36 | LSL-H021-1K | 18,500 |
当社のIP67社内規格耐油は社内で規定した油、切削油*により耐油性の確認をしたものです。油に対し壊れにくくなっておりますが、壊れない事を保証しているものではありません。飛沫が常時掛かる位置や噴流下ではご使用にならないでください。
* 当社規定切削油 不水溶性(ユシロンカットKM557、KZ313S)、水溶性(ユシローケンEC50、AP-EX-E7、FGS700)・・・周囲温度55℃にて浸漬
* 当社規定潤滑油(ベロシティオイルNo.3)・・・周囲温度55℃にて浸漬
◆オプション
・光電センサ用反射板
タイプ | 寸法(mm) | 型式 | 標準価格(¥) |
---|---|---|---|
光電センサ用反射板 | 60.9×50.9 | AKR-1 | 1,000 |
42×35 | AKR-2 | 1,000 |
◆適合・準拠規格
型式 | CE | RoHS | 中国RoHS |
---|---|---|---|
BS-H0217-3012 | ○ | ○ | 10 |
BS-H0217-1K | ○ | ○ | 10 |
BS-H0217G-1K | ○ | ○ | 10 |
LSL-H021-1K | - | ○ | 10 |
AKR-1 | - | ○ | - |
AKR-2 | - | ○ | - |
※UL、KCなど上記以外の適合・準拠規格についてはお問い合わせください。
