光電透過タイプ
| I/O点数 | 入出力仕様 | タイプ | 検出距離（mm） | 消費電流 （mA） |
接続 | 寸法（mm） | 質量（g） | 型式 | 標準価格(￥) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 入力 | 出力 | 伝送側 | I/O側 | ||||||||
| － | 1 | 透過投光 （赤色光） |
光電 （IP67） |
5000 | 10 | － | 2線式（非絶縁） | A | 22 | セット型式 BS-H0117-PC12-SET |
21,500 |
| 1 | － | 透過受光 （赤色光） |
－ | ||||||||
| － | 1 | 透過投光 （赤色光） |
光電 （IP67） |
5000 | 10 | － | 2線式（非絶縁） | A | 33 | セット型式 BS-H0117-PC-SET |
17,400 |
| 1 | － | 透過受光 （赤色光） |
－ | ||||||||
| － | 1 | 透過投光 （赤色光） |
光電 （IP67社内規格耐油） |
5000 | 10 | － | 2線式（非絶縁） | A | 33 | セット型式 BS-H0117G-PC-SET |
23,100 |
| 1 | － | 透過受光（赤色光） | － | ||||||||
| － | 1 | 透過投光 （赤色光） |
光電 （IP64） |
5000 | 1.5 | 9.4 | 4線式（絶縁） | B | 36 | セット型式 LSL-H011-PC-SET |
24,000 |
| 1 | － | 透過受光（赤色光） | 15 | ||||||||
※BS-H0117-PC12-SET は、光電（透過投光）「BS-H0117-30P12」と光電（透過受光）「BS-H0117-30C12」との組み合わせで動作します
※BS-H0117G-PC-SETは、光電（透過投光）「BS-H0117G-1KP」と光電（透過受光）「BS-H0117G-1KC」との組み合わせで動作します
※BS-H0117-PC-SETは、光電（透過投光）「BS-H0117-1KP」と光電（透過受光）「BS-H0117-1KC」との組み合わせで動作します
※LSL-H011-PC-SETは光電（透過投光）「LSL-H011-1KP」と光電（透過受光）「LSL-H011-1KC」の組み合わせで動作します
※寸法はケーブル部を除く数値です
当社のIP67社内規格耐油は社内で規定した油、切削油＊により耐油性の確認をしたものです。油に対し壊れにくくなっておりますが、壊れない事を保証しているものではありません。飛沫が常時掛かる位置や噴流下ではご使用にならないでください。
＊ 当社規定切削油 不水溶性（ユシロンカットKM557、KZ313S）、水溶性（ユシローケンEC50、AP-EX-E7、FGS700）・・・周囲温度55℃にて浸漬
＊ 当社規定潤滑油（ベロシティオイルNo.3）・・・周囲温度55℃にて浸漬
◆適合・準拠規格
| 型式 | CE | RoHS | 中国RoHS |
|---|---|---|---|
| セット型式 BS-H0117-PC12-SET | ○ | ○ | 10 |
| セット型式 BS-H0117-PC-SET | ○ | ○ | 10 |
| セット型式 BS-H0117G-PC-SET | ○ | ○ | 10 |
| セット型式 LSL-H011-PC-SET | - | ○ | 10 |
※UL、KCなど上記以外の適合・準拠規格についてはお問い合わせください。

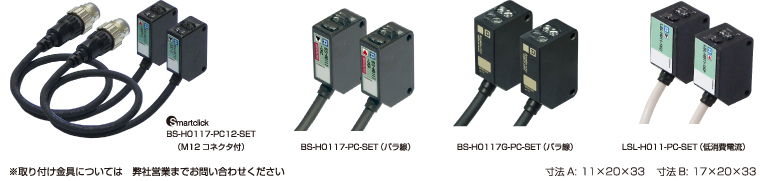

◆光電透過タイプ（IP67）M12 コネクタ付 / バラ線
| 型式 | プロダクトガイド | CAD （平面図） |
|---|---|---|
| セット型式 BS-H0117-PC12-SET |
 |
|
| セット型式 BS-H0117-PC-SET |
|
 |
◆光電透過タイプ（IP67社内規格耐油）
| 型式 | プロダクトガイド | CAD （平面図） |
|---|---|---|
| セット型式 BS-H0117G-PC-SET |
|
 |
◆光電透過タイプ（低消費電流）
| 型式 | プロダクトガイド | CAD （平面図） |
|---|---|---|
| セット型式 LSL-H011-PC-SET |
|
Ver.1.1対応
