只用2线式构成的系统
(无需局部供电时)
2线式、4线式混合的系统
(需要局部供电时)
耐环境产品的系统

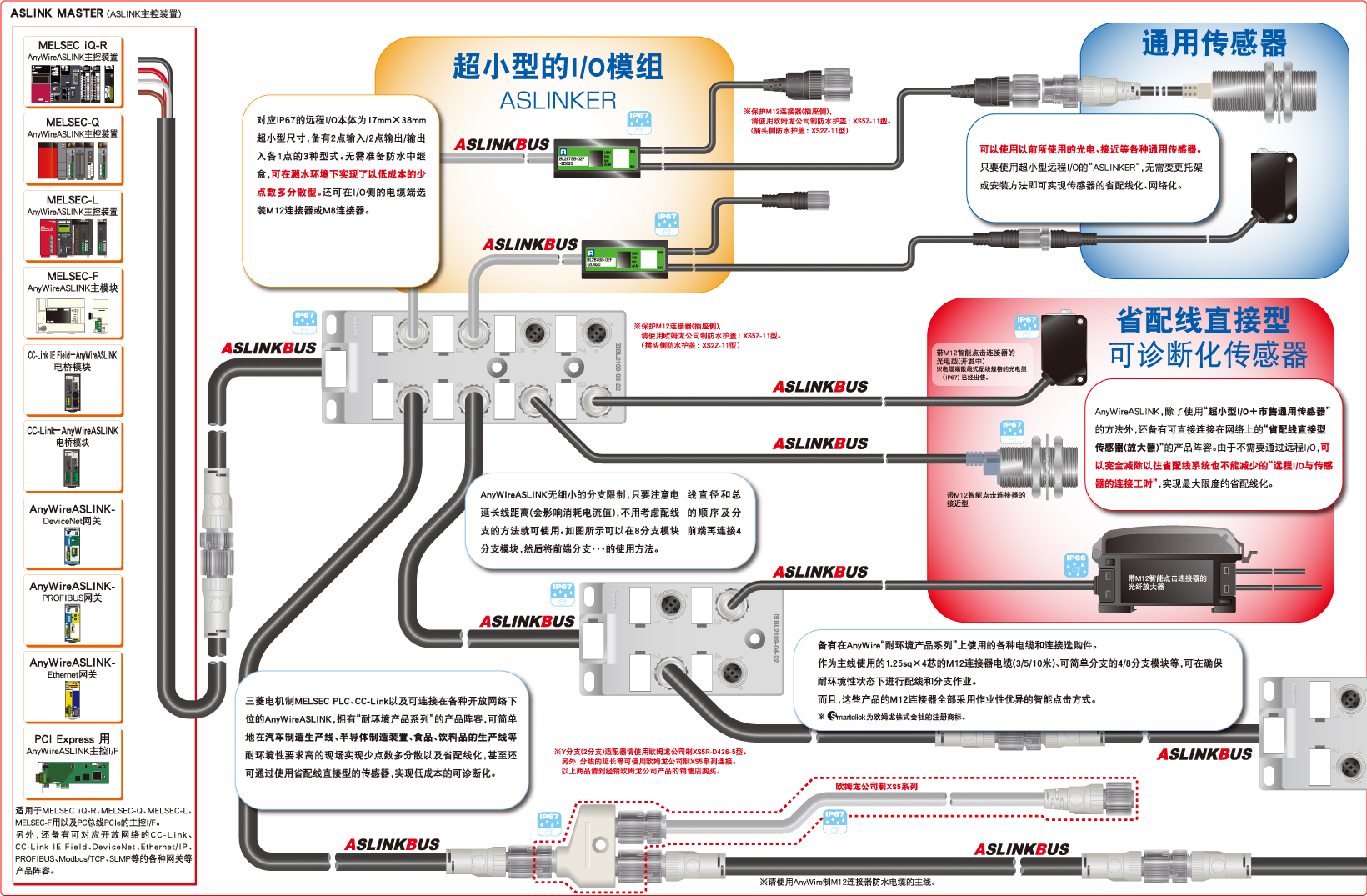

系统的构成
- 有MELSEC iQ-R、L、Q用的主接口，作为高性能装置进行动作。
有MELSEC-F用的主模块，作为特殊增设模块进行动作。
其它还有CC-Link用电桥、CC-Link IE Field用电桥。 - 有作为开放程序总线网络用主控装置、DeviceNet用网关、PROFIBUS用网关，还有可以对应Ethernet类复数协议的Ethernet用网关。
- 作为PC总线网络用主控装置，还有PCI Express用主控接口。
- ASLINKMASTER与本公司的“DB A40/A20系列”、“Bitty系列”没有连接互换性。
- 将终端(波形整形模块)与从ASLINKMASTER铺设的传送线的最远端连接。
- 用地址设定器进行模组的地址设定及传感器灵敏度的初始设定。
(可以从地址设定器或上位控制器上设定传感器灵敏度。 - 要想增大AnyWireASLINK的供电容量，应使用可以局部供电的“4线式(绝缘)”模组
专用扁平电缆的线色和连接器针脚编号
